Detalhes do produto:
Contato
Descrição de produto detalhada
Realçar:

máquina de tingidura de pano

,

máquina de tingidura contínua

Dois conduzem para baixo a máquina industrial feita malha da lavagem da Nenhum-tensão dos rolos de guia

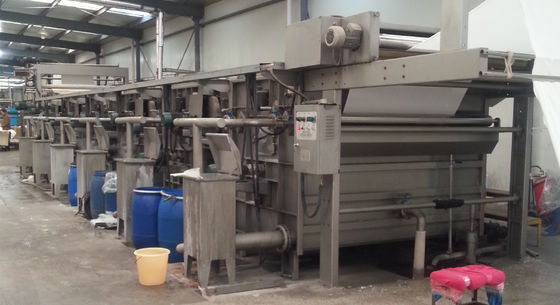

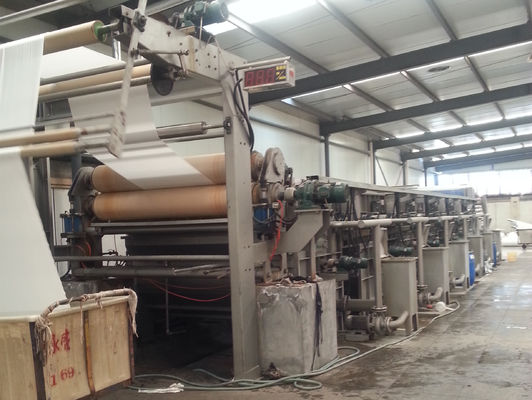

KD-200 tipo máquina de lavar feita malha da Nenhum-tensão

Fluxo do equipamento:

Abra o quadro de alimentação da largura — tradução fotoelétrica que centra a máquina — gotejamento do cilindro da eficiência elevada de MEX812F que lava o selo que dos rolos de box*6-XLP681F dois o tipo padder*6 — tubulação do pulverizador — limpa o dispositivo de sucção da água — quadro doffing pendente de TM05-02C

Desempenho do equipamento

1. Largura da máquina: 2000mm

2. Sentido de máquina: esquerda ou assistente.

3. Velocidade da máquina: 20-30m/min (velocidade do descoramento: aproximadamente 8m/min)

4. Método da transmissão: Freqüência da C.A., controle do PLC

5. Consumo de água: ³ /h de 0.5~1m

6. Consumo do vapor: 150~200kg/h

7. Consumo de potência: 36kw/h

Estrutura Feauture do equipamento:

1. TE08-01 abrem o quadro de alimentação da largura

Armação de aço do C, deivce apertado da tela, rolo de guia da ponte da diferença.

Tradução fotoelétrica que centra a máquina.

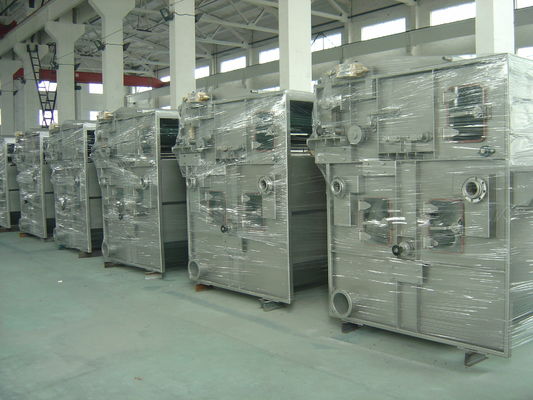

2. Caixa de lavagem do gotejamento do cilindro da eficiência elevada de MEX812F

A placa terminal da caixa é feita da placa de aço inoxidável de 3mm, processado com o corte do laser, NC que faz à máquina, explosão de tiro de superfície.

O rolo de lavagem do gotejamento superior da malha da movimentação (diâmetro grande), tubulação de lavagem de 4 gotejamentos está na parte superior do rolo da malha para nivelar a tela, diâmetro Ф750mm da malha.

Descrição:

Dois conduzem para baixo rolos de guia (diâmetro grande), rolos de guia diameterФ250mm, dois rolos de guia estão no tanque de lavagem independente, recuo da loção para melhorar a eficiência da lavagem. A loção é 130mm mais altamente acima do rolo de guia, esta pode assegurar a troca adequada entre a tingidura de superfície e a loção, e a diminuição que corta a distância dos pontos (a tela participa no rolo da malha) no limite máximo, mantem a certo tela para relaxar o corredor síncrono.

O rolo da malha e dois rolos grandes do guid do diâmetro arrastados por BWD2-43-1.5 viajam de automóvel o redutor junto, projeto conduzido original asseguram-se de que a tela relaxe o corredor síncrono.

O rolo revestido composto de aço inoxidável excessivo do rolo diameterФ150mm do rolo de guia, da placa de 2mm e do aço carbono de 2mm, com eficiência de pouco peso e boa do equilíbrio dinâmico, a tela pode correr na baixa tensão.

Engrene o rolo, rolo de guia grande do diâmetro, rolo de guia excussive adotam o bloco de aço inoxidável do rolamento, rolamentos externos do rolamento, selo mechnical de Ф50mm, tensão running da tela da diminuição no limite máximo.

Goteje a caixa de lavagem para dentro com quadro da tensão da baixa tensão, válvula de controle pneumático da elevada precisão, instrumento, controle do cilindro do ar, assegure-se de que o siginal da entrega da tensão da tela seja verdadeiro, na alta velocidade, sensível.

Tensione o feedback do sinal de impulso do quadro através do tipo transdutor angular da elevada precisão FJS-R.

Goteje a caixa de lavagem equipada com a caixa dinâmica da circulação do filtro para assegurar a loção limpa e a lavagem completa da tela, melhora a relação do uso da loção, a baixa energia e o consumo. Modelo do pumb da circulação: pumb centrífugo 100BF100 do encanamento, caudal: ³ /h de 100m, 4KW.

Interno com a tubulação de aquecimento direta de Venturi, calor uniforme, reduza o ruído.

Goteje a caixa de lavagem equipada com a boca do recuo para conseguir a caixa do recuo pela caixa, secagem pneumática, rapidamente e conveniente.

Cubra aberto a porta, fácil de limpar.

Controle de auto da temperatura, 95-98℃±3℃, baixa energia e consumo, fáceis de operar.

Lado da caixa equipado com o calibre, a superfície e a terra da temperatura em 45°, fácil observar.

Porta esquerda e direita do vidro temperado, conveniente observar a condição interna.

As tiras de borracha anulares da selagem são feitas da borracha do silicone com thermostability, boa corrosão da selagem, do ácido e do alcalóide.

Os rolos de XLP681F dois selam o tipo padder

Estrutura inteira da selagem, compreendida da caixa, padder, rolle do separador da linha da movimentação, quadro da tensão da baixa tensão.

A placa terminal da caixa é feita da placa de aço inoxidável de 3mm, processado com o corte do laser, NC que faz à máquina, explosão de tiro de superfície.

A parte superior abre a porta, fácil de limpar.

O rolo de movimentação de Padder é rolo de aço inoxidável, diâmetro Ф220mm, rolo passivo de BNR está na parte superior do rolo de aço, diâmetro Ф250mm, pressão 3t, arrastada pelo motor de C.A. 2.2KW.

Conduza o diâmetro Ф125mm do rolo do separador da linha, único arrasto.

A caixa selada para dentro com quadro da tensão da baixa tensão, válvula de controle pneumático da elevada precisão, instrumento, controle do cilindro do ar, assegura-se de que o siginal da entrega da tensão da tela esteja verdadeiro, na alta velocidade, sensível.

Tensione o feedback do sinal de impulso do quadro através do tipo transdutor angular da elevada precisão FJS-R.

Pulverize a tubulação e o dispositivo de sucção do vácuo é equipado atrás do segundo padder que acolchoa o ponto.

Armário de controle de Elelctric:

u pulveriza o escudo do armário, lá é fã de fluxo axial a irradiar na parte superior, interna com dispositivo de iluminação.

transdutor de u Schneider, controle total do ajuste da velocidade da freqüência da C.A. da máquina.

os interruptores de u Schneider, o contator, o disjuntor e o outro elemento elétrico principal são tipo famoso.

Peças da auto-suficiência do usuário:

Fundação, material da instalação, ferramentas grandes, guindaste da pá;

Rede total dos encanamentos, luz, compressor de ar;

Carros de pano, Um-quadro, tinturas do produto químico que carregam o sistema

Lista do equipamento:

ARTIGO

NOME DO EQUIPAMENTO

Observação

QTY

1

Quadro da entrada

Feito do aço do canal 14#

1 grupo

2

Infravermelho que centra m/c

1 grupo

3

arruela do Único-cilindro

grupos de padders incorporados pequenos

6 PCes

4

Caixa do filtro do pulverizador

3KW

6 PCes

5

Placa da tela de filtro

6 PCes

6

Pumb

3kw

6 PCes

7

Tubulação comum da bomba de circulação

6 PCes

8

Tubulação de circulação da lavagem do pulverizador

6 grupos

9

knif do Água-jato

6 grupos

10

Prendedor de aço inoxidável

6 PCes

11

Parafuso da expansão do pé

8 grupos

12

Válvula de entrada

6 grupos

13

Válvula de dreno

6 grupos

14

Medidor do controle de temperatura

6 grupos

15

Armário elétrico

1 grupo

16

Elemento elétrico do instrumento

Siemens, Chint, Schneider

17

Fio elétrico

Wuxi “Yuandong”

18

Controlador síncrono

Siemens

19

PLC

Siemens

20

Botão

Hnagzhou “Sanli”

21

Motor

China “Wannan”

22

Canal de expedição de cabogramas

1 grupo

23

Tubulação metálica elétrica

1 grupo

24

Tubulação comprimida do ar

1 grupo

25

Conexão da entrada da água

1 grupo

26

Conexão da tubulação de entrada do vapor

1 grupo

27

padder do Dois-rolo

Pressão 5 toneladas

1 grupo

28

padder do Dois-rolo, rolo de guia da transição

PCes 1

29

Dispositivo da descarga de pano

Aço do canal 14#

1 grupo

30

Dispositivo da tração da descarga de pano

1 grupo
