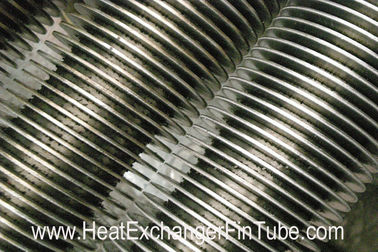

SS409/SS410 o tubo finned espiral, permutador de calor contínuo & serrilhou a aleta tubular

SS409/SS410 o tubo finned espiral, permutador de calor contínuo & serrilhou a aleta tubular

SS409/SS410 spiral finned tube , Heat Exchanger solid & serrated  fin Tubular

Detalhes do produto:

Lugar de origem: Os materiais de China.Imported estão disponíveis.
Marca: Reliance
Certificação: CE,ISO...
Número do modelo: HFW

Condições de Pagamento e Envio:

Quantidade de ordem mínima: N / A
Preço: N/A
Detalhes da embalagem: (1) pacote impermeável do pacote da armação de aço; (2) Caso da armação de aço selado por madeiras c
Tempo de entrega: Ex-trabalho dentro de 1 mês no recepit da ordem.
Termos de pagamento: T / T, L / C
Habilidade da fonte: capacidade diária ao redor 40 toneladas
Entre em contacto agora
Descrição de produto detalhada
Tipo de Compamy: Fabricante, importador & exportador Tipo do tubo de aleta: A alta freqüência soldou o tubo de aleta da soldadura do tubo ou do HF de aleta
Tipo das aletas: Contínuo/liso, serrilhado, radial Origem: China
Porto mais próximo: Porto de Shanghai, China Comprador recente: De Japão em janeiro de 2015
Acessórios: Anéis de espaçador

SS409/SS410 de materiais da aleta são soldados em TP304 /TP304L, aletas espirais do calefator do tubo de aleta, as contínuas & serrilhada
ASTM A240/A240M: Placa de aço inoxidável do cromo e do Cromo-Níquel, folha, e tira para embarcações de pressão e para aplicações gerais

Detalhe rápido:

Os tubos de aleta de aço helicoidais soldados da resistência de alta freqüência são amplamente utilizados na recuperação do calor waste do gás de conduto da caldeira.

Capacidade de produção geral da soldadura do HF

Especificações gerais do tubo de aleta da soldadura do HF

Facilidade da soldadura: 4 máquinas finning;
Capacidade de produção diária até 40 toneladas;
Tipo da aleta de HFW: liso contínuo e serrilhado.

Tubo OD: 19mm Min.
Comprimento do tubo: 18 medidores máximo.
Altura da aleta: um máximo de 32 milímetros.
Espessura da aleta: minuto de 0.8mm
Passo da aleta: min. 4 milímetros para aletas contínuas & 3.3mm para aletas serrilhadas.


Descrição:

Processo de manufactura geral: A tira da aleta é soldada continuamente e espiral - ferida em um tubo desencapado lustrado. E o tubo e as aletas são ligados junto usando a técnica da soldadura de resistência de alta freqüência.

Nós produzimos o tubo finned de aço soldado helicoidal liso e serrilhado contínuo. E também, todos os tubos espirais da soldadura poderiam ser dobrados no meio ou na extremidade dos tubos de aleta, nós chamamo-la os tubos do gancho de cabelo.


Serviços adicionais para os tubos de aleta soldados helicoidais contínuos:

  1. Fonte potência de saída de alta freqüência da máquina de soldadura: 200KW ou 300KW
  2. A qualidade espiral soldada do tubo de aleta da resistência de alta freqüência é assegurada por testes hidrostáticos ou pneumáticos e por testes elásticos a fim verificar a ligação mecânica entre o tubo e materiais desencapados da aleta.
  3. Critérios de aceitação: O STANDARD INTERNACIONAL PARA DIMENSÕES, TOLERÂNCIAS, E TESTES DA RESISTÊNCIA DE ALTA FREQÜÊNCIA SOLDOU ALETAS ou as condições (TDC) da entrega dos clientes.
  4. Verificação visual: as partes un-soldadas da aleta, dano da aleta após a multa, poluição de cobre, rasgos, envolvem etc…
  5. Verificação dimensional: altura da aleta, afastamento da aleta, inclinação da aleta, corrugação da aleta, comprimento da parcela finned & un-finned etc…
  6. Verificação de dobra: redução do ovality, da espessura e da área.
  7. Revestimento: Inibidor temporário parte-Vermelho (VCI) da primeira demão do fosfato do zinco do óxido e do interior de corrosão no formulário solúvel em água da tabuleta.
  8. Revestimento do fim da aleta: Chanfro (30~35degeree)
  9. Condição da entrega: As extremidades do tubo são corte quadrado, rebarbas livres, secadas internamente e ar fundido limpo, externamente revestido de verniz em ambas as extremidades dos tubos soldados helicoidais. Os dessecativos são postos em cada pacote para o transporte continental também.
  10. A documentação incluirá QAP, WPS, PQR& WPQ, certificados do moinho das matérias primas, resultados das amostras da inspeção e do teste e certificado de garantia do fabricante.


Aplicações:

Os tubos de aleta helicoidais soldados da resistência de alta freqüência são aplicados extensamente nos calefatores, no permutador de calor, nas caldeiras, nos preaquecedores, nos pre-calefatores, nos refrigeradores, nas tubulações de calor, nos calefatores ateados fogo etc.….

Especificações:

Uma vasta gama de materiais da aleta e do tubo podia ser combinações está disponível.


ArtigosMateriais geraisMateriais populares de ASTM
Material do tubo de núcleo

Aço carbono, aço de liga, aço resistente ao calor,
Etc. de aço inoxidável.

10#, 20#, 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9, 00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179,
SA178, SA214, SA210-A1, SA210-C, TP304/304L/304H, TP409/410, TP316/316L, TP321/321L, TP347H, T11, T22, T91, etc.


Aletas materiais

 Aço carbono, aço de liga, aço resistente ao calor,
Etc. de aço inoxidável.

Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304/304L, TP316/316L, TP321/321L, etc.


Folha que de dados das dimensões nós podemos fornecer.

Escala de aço helicoidal contínua da fabricação dos tubos de aleta

Aletas contínuas (milímetros)

Aletas serrilhadas

Minuto

Máximo

Minuto

Máximo

Tubo OD (milímetros)

19

219

19

219

Altura da aleta (milímetro)

8

26

8

32

Espessura da aleta (milímetros)

0,8

2,8

1

1,6

Densidade das aletas (milímetro)

4 (250FPM)

20

3,3 (303FPM)

20

Comprimento do tubo (milímetros)

N/A

18000

N/A

18000

Escala adicional da fonte:
(1) processo estampando do tubo para uma junção de 2 tubos.
(2) anéis de espaçador (material: o aço) está disponível.
(3) Um lado é aletas lisas contínuas e as outro são as aletas serrilhadas, 2 tipos da aleta no mesmo tubo.



Vantagens competitivas:

  1. Nós temos a oficina quadrada de mais de 10.000 medidores, incluindo 4 linhas de multa de alta freqüência da soldadura de ERW, capacidade de produção diária ao redor 40 toneladas;
  2. Nosso plano da segurança de qualidade para os tubos de alta freqüência do aço da espiral da soldadura.  (2,1) Controle de matéria prima para ambos os tubos e aletas lisos. (2,2) Em controle de processos com relatórios, como WPS, PQR&WPQ; solde o teste de eficiência do depósito antes da fabricação, o teste Não-destrutivo e controles elástico da inspeção final do teste etc. (2,3) com relatórios (verificação visual e dimensional etc…).
  3. O tubo de aleta soldado da resistência de alta freqüência é estendido integralmente para que a área de superfície máxima consiga a eficiência. A relação da transferência térmica do tubo de aleta de alta freqüência da soldadura é aproximadamente 8~9 vezes mais altamente do que outros tubos lisos.
  4. Isto soldou os tubos de aleta helicoidais é uma unidade integral singular, eliminando a resistência de contato do calor e as perdas. Geralmente temperatura lateral do tubo até 800 graus para aletas do aço do stainess; Os baixos aços carbono, suportando até 475 graus são a escolha a mais comum.
